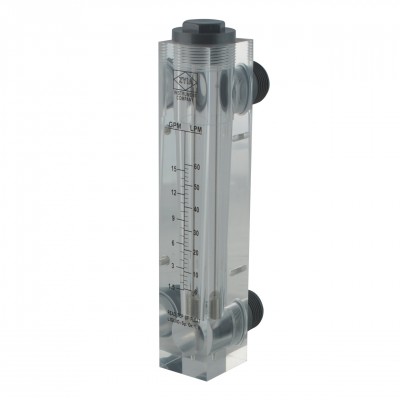

Ротаметр панельный GPM 2-20

Ротаметр панельного типа GPM 2-20 галлон/мин LPM 10-80л/мин, резьба 3/4"

Назначение

Ротаметр - прибор для измерения объемного расхода плавно меняющихся однородных потоков чистых и слабо загрязненных жидкостей с дисперсными включениями инородных частиц

Принцип работы

Поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости

Технические характеристики

- Внутренняя нить: 316 нержавеющая сталь;

- Поплавок: 304 нержавеющая сталь;

- Прокладка: силикон;

- Фланец: высокопрочный полипропилен;

- Корпус: акриловое стекло
