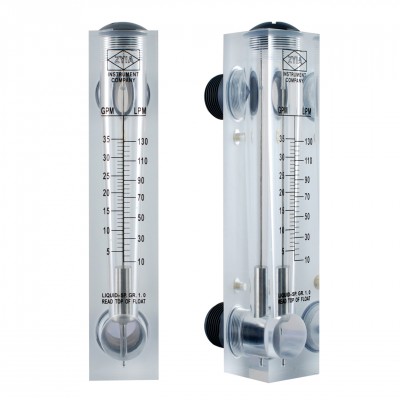

Ротаметр панельный FM 5-35 GPM

Ротаметр - прибор для определения объемного расхода воды за единицу времени.

Ротаметр панельного типа FM 5-35 GPM (GPM 5-35 галлон/мин LPM 10-130 л/мин, резьба 1")

Технические характеристики:

Материал :

- Внутренняя нить - выполнена из 316 нержавеющей стали;

- Поплавок - выполнен из 304 нержавеющей стали;

- Прокладка - выполнена из силикона;

- Фланец - выполнен из высокопрочного полипропилена;

- Корпус - выполнен из акрилового стекла.

Условия эксплуатации:

Ротаметры должны эксплуатироваться при температурах от 5 до 500С

- Шкала условно равномерная

- Рабочее избыточное давление ротаметра - 0,63 МПа (6,3 кгс/см2)

- Величина потери давления от установки ротаметра в технологическую линию не должна превышать 0,01 МПа (0,1 кгс/см2)

- Температура измеряемой среды от 5 до 500С

Ротаметр - это прибор для определения скорости потока жидкости.
Ротаметр состоит из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор. Измеряемый поток жидкости проходит через трубку снизу вверх и поднимает поплавок. Чем выше поплавок, тем больше площадь вокруг него, через которую может течь поток, каждому положению поплавка соответствует определённый расход.
